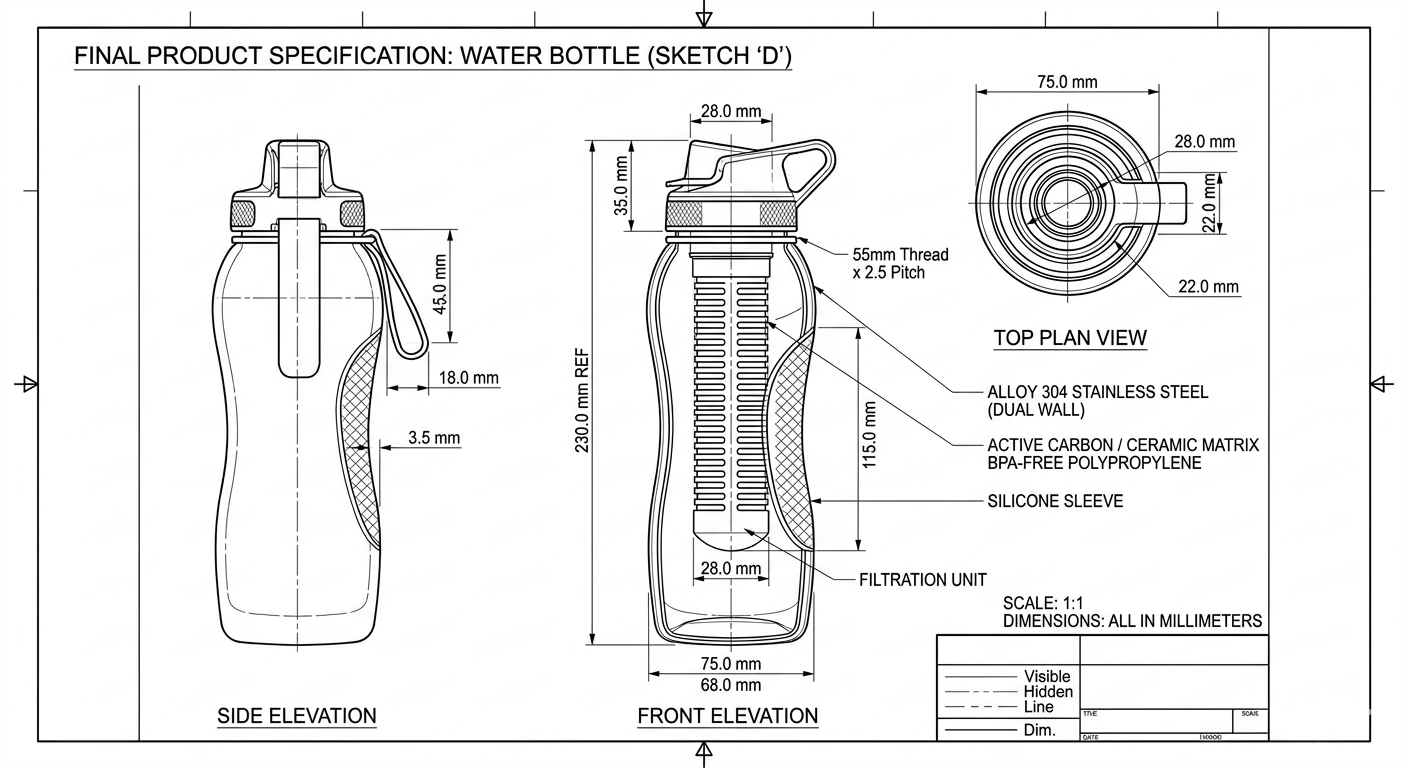

les 4 2 aanzichten blueprint
📦 Module 4 · Les 4.2

Aanzichten — boven, zij, voor

Een 3D-object kun je vanuit 3 kanten tekenen. Samen vertellen ze alles wat een ander nodig heeft om jouw idee te begrijpen — én te bouwen. Standaard in productontwerp.

⏱️ Ongeveer 30 min · 10 stappen · met interactieve aanzichten-viewer

🎯 Lesdoel

Wat ga je leren?

Aan het einde van deze les
weet je wat bovenaanzicht / zijaanzicht / vooraanzicht betekenen, kun je een object vanuit 3 kanten tekenen, en heb je jouw winnende schets uit 4.1 in 3 aanzichten uitgewerkt.
📐 Stap 1 — Wat zijn aanzichten?

Drie kanten van hetzelfde object

Stel: je hebt een mok. Vanuit welke kant kijk je? Drie standaarden geven alle informatie:

Boven
Zij
Voor
💡
Belangrijk
In productontwerp en architectuur is dit de internationale standaard. Met deze 3 aanzichten kan een ontwerper in Japan jouw idee in 3D maken — geen woord nodig.
📍 Stap 2 — Welke informatie waar?

Elk aanzicht laat iets anders zien

⬆
Bovenaanzicht — vorm van bovenaf: rond, vierkant, ovaal. Plus oor van de mok.
↔
Zijaanzicht — hoogte + diepte + oor zijwaarts. Belangrijkste view voor verhouding.
⏵
Vooraanzicht — wat zie je als de mok recht voor je staat. Symmetrisch — geen oor zichtbaar (zit erachter).
Onthoud
Eén aanzicht is nooit genoeg. Pas met alle drie weet de bouwer hoe het object eruit moet zien — en hoe groot.
🧪 Stap 3 — Aanzichten-viewer

Vier producten — hun drie aanzichten

Klik op een product en zie hoe het er vanuit drie kanten uitziet. Let op: simpele vormen zijn vaak makkelijker dan complexe.

Probeer alle vier. Voel hoe een object met 3 aanzichten heel concreet wordt.

📏 Stap 4 — Verhoudingen kloppen

Maatlat: de drie aanzichten moeten kloppen

Belangrijk: de hoogte in zijaanzicht en vooraanzicht moet hetzelfde zijn. De breedte in vooraanzicht en bovenaanzicht ook. Anders past je object niet in elkaar.

📏
Pro-tip
Trek hulplijntjes tussen de drie aanzichten. Zo zie je: hoogte vooraanzicht = hoogte zijaanzicht. Breedte vooraanzicht = breedte bovenaanzicht.
📐
Hoogte: dezelfde in zij + voor. Anders heb je twee verschillende dingen getekend.
↔️
Breedte: dezelfde in voor + boven. Anders is je object scheef.
⬓
Diepte: dezelfde in zij + boven. Logisch — dezelfde as.
⚠️ Stap 5 — Veelgemaakte fouten

Drie fouten die je voorkomt

1
Andere maten per aanzicht. Hoogte zij = 6cm. Hoogte voor = 4cm. Niet logisch — dat is geen één object meer.
2
Perspectief proberen tekenen. Aanzichten zijn plat. Geen schaduwen, geen scheve hoeken. Recht van bovenaf, recht van opzij.
3
Details vergeten. Vergeet handvat / knop / scharnier niet — die moeten in álle 3 de aanzichten consistent zijn.
📝 Stap 6 — Maten erbij

Zonder maten = onbruikbaar

Een aanzicht zonder maten is een plaatje. Met maten is het een technische tekening — iemand kan het bouwen.

📏
In mm of cm. Schrijf de eenheid bij elke maat. "150 mm" niet "150".
↔
Pijlen tussen 2 punten. Geef aan welke afstand. Niet zomaar een getal erbij.
🔢
3-4 maten per aanzicht is genoeg. Niet 20 — overdaad.
🎨 Stap 7 — Praktische opdracht

Teken jouw product in 3 aanzichten

Pak je beste schets uit les 4.1 (de omcirkelde) en maak de drie aanzichten.

1.
Pak een A4. Verdeel in 3 vakken naast elkaar.
2.
Vak 1: bovenaanzicht. Wat zie je van bovenaf?
3.
Vak 2: zijaanzicht. Hoogte + lengte + alle details aan de zijkant.
4.
Vak 3: vooraanzicht. Wat zie je als 't recht voor je staat.
5.
Schrijf maten erbij (in mm of cm). Hoogte, breedte, diepte minimaal.
6.
Check: hoogte zij = hoogte voor? Breedte voor = breedte boven? Klopt het?

📐 Open een leeg A4

15-20 min werk. Doel: één tekenset waar een ander mee aan de slag kan.

Pen + papier — geen tool nodig
✅ Afronding

Wat je hebt geoefend

Vink minimaal 3 dingen aan.

Eén korte vraag

Welk aanzicht was het lastigst om te tekenen — en waarom?

Twee of drie zinnen is genoeg.
